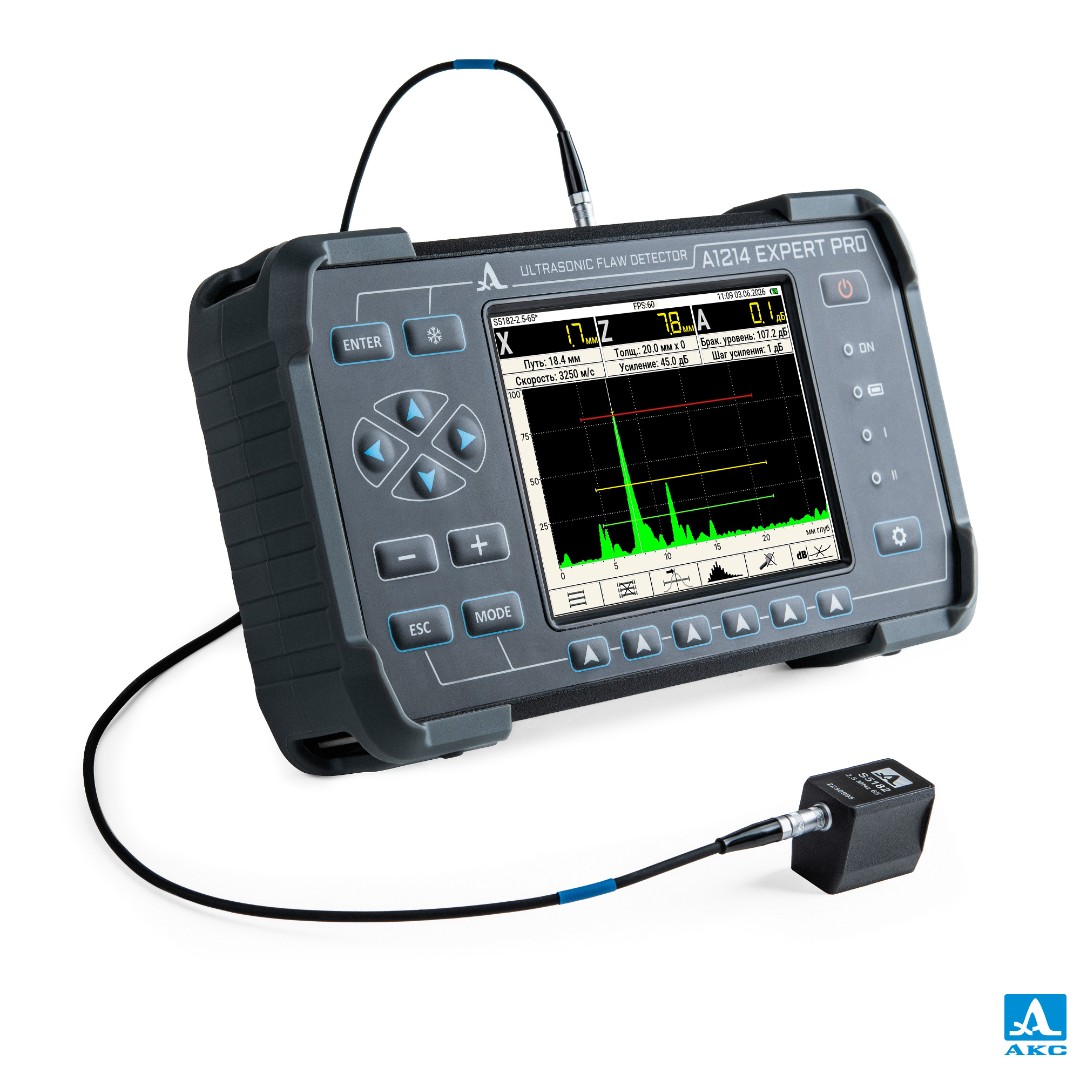

Обновлённый ультразвуковой дефектоскоп А1214 EXPERT PRO полностью цифровой дефектоскоп общего назначения сочетающий удобство в эксплуатации и все основные функции современного дефектоскопа. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений. Модернизированный корпус электронного блока прибора выполнен в классическом стиле с усиленной защитой, благодаря ударопрочным бамперам. Удобен для работы на объектах в лабораторных и полевых условиях.
Главными особенностями прибора является переносной эргономичный корпус с ударопрочными бамперами и возможностью удобного удержания электронного блока прибора одной рукой, а также цветной, хорошо читаемый на солнце 5,7 дюймовый яркий тач -дисплей.
Дефектоскоп выполнен в современном исполнении – вес 1200 граммов вместе со встроенным аккумулятором и возможностью крепления прибора на поясе оператора благодаря специализированному чехлу и комплекту ремней (свободные руки).
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс (преемственность с дефектоскопами А1212 MASTER / A1214 EXPERT) позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Ультразвуковой дефектоскоп нового поколения А1214 EXPERT PRO применяется в различных отраслях и на производствах - нефтегазовая промышленность, химическая и нефтехимическая промышленность, тепловая и атомная энергетика, трубопрокатная и металлургическая промышленность, транспорт и машиностроение, авиационная и аэрокосмическая отрасль, грузоподъемные механизмы, мостостроение, строительная отрасль, угольная и горнорудная промышленность, железнодорожный транспорт, судостроение и судоремонт, коммунальное хозяйство и пищевая промышленность.
Ультразвуковой дефектоскоп А1214 EXPERT PRO предназначен для решения следующих задач:
АРД-диаграммы для совмещенных преобразователей позволяют наблюдать на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням. Расчет эквивалентной площади отражателя происходит автоматически. Данная функция позволяет отказаться от ручных расчетов эквивалентной площади дефектов, оценить размеры обнаруженных дефектов и на порядок повысить производительность контроля.
Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволяет корректно оценить допустимость обнаруженных дефектов по всей контролируемой толщине объекта контроля.
DAC-кривые (дистанция-амплитуда-коррекция) позволяют наблюдать на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням, что дает возможность корректно оценить допустимость обнаруженных дефектов, согласно действующим нормативным документам и методикам ультразвукового контроля.
Сигнал типа RF (радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучать фазы сигналов, проводить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.
| Параметр | Значение |
| Скорость распространения ультразвуковых волн, м/с | от 500 до 15 000 |
| Форма импульса: двуполярный прямоугольный, период | от 0,5 до 5,0 |
| Частота повторения импульсов (частота кадров), Гц | от 5 до 1 000 |
| Отклонение частоты повторения импульсов от установленной, %, не более | 10 |
| Эффективный выходной импеданс, Ом, не более | 25 |
| Амплитуда импульса, В | 20, 100, 200 |
| Отклонение амплитуды напряжения двуполярного импульса от удвоенного установленного значения амплитуды импульса, %, не более | 10 |
| Номинальные рабочие частоты ультразвука, МГц | от 0,5 до 15 |
| Отклонение длительности импульса от величины обратной установленной рабочей частоты, %, не более | 30 |
| Длительность переднего фронта импульса, нс, не более | 30 |
| Максимальная чувствительность приемника, мкВ | 100 ± 20 |
| Диапазон перестройки усиления приемника, дБ | от 0 до 110 с шагом 0,5 |
| Отклонение установки усиления, дБ, не более | ±1 |
| Диапазон измерений временных интервалов на частоте 2,5 МГц, мкс | от 0 до 2600 |
| Диапазон измерений глубины залегания дефекта (по стали), мм | от 2 до 6600 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм, где H – измеренная глубина залегания дефекта, мм | ±(0,02*H+1,00) |
| Номинальное напряжение питания, В | 11,1 |
| Продолжительность работы от аккумулятора, ч, не менее | 8,0 |
| Габаритные размеры электронного блока, не более | 255х150х60 |
| Масса электронного блока, г, не более | 1200 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: температура окружающего воздуха, ºС | от -30 до + 55 |

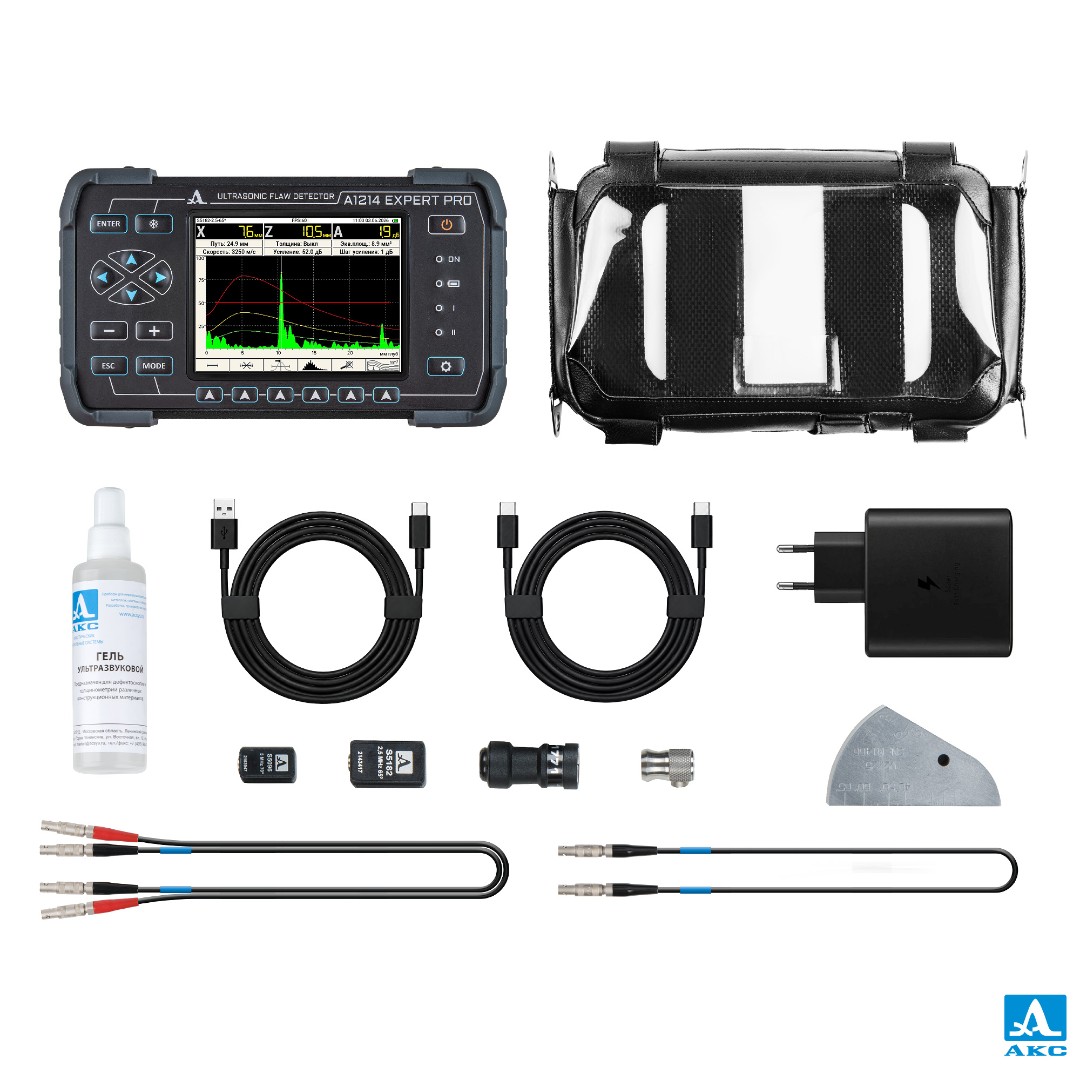

| Наименование |
| А1214 EXPERT PRO - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором |
| Кабель «АКС» LEMO-LEMO одинарный 1,2 м |
| Кабель «АКС» LEMO-LEMO двойной 1,2 м |
| Преобразователь D1771 4.0A0D12CL |
| Преобразователь S3568 2.5A0D10CL |
| Преобразователь S5182 2.5A65D12CS |
| Преобразователь S5096 5.0A70D6CS |
| Сетевой адаптер 65 Вт с кабелем Type C - Type C |
| Кабель USB A - Type C |
| Носитель с документацией и ПО |
| Калибровочный образец V2/25 |
| Чехол Е15 |
| Гель «АКС-гель» -35°C...+100°C, 0,1 кг |

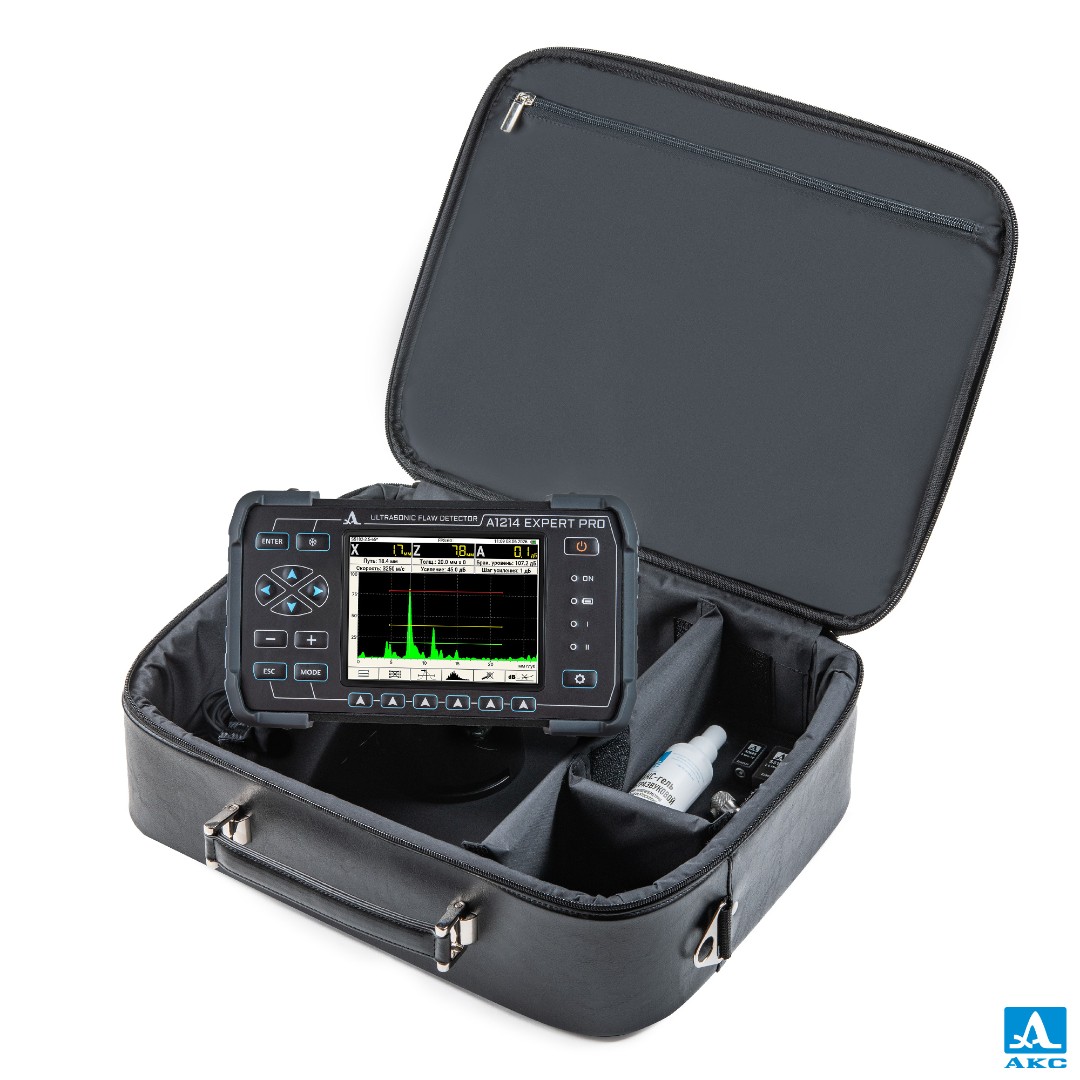

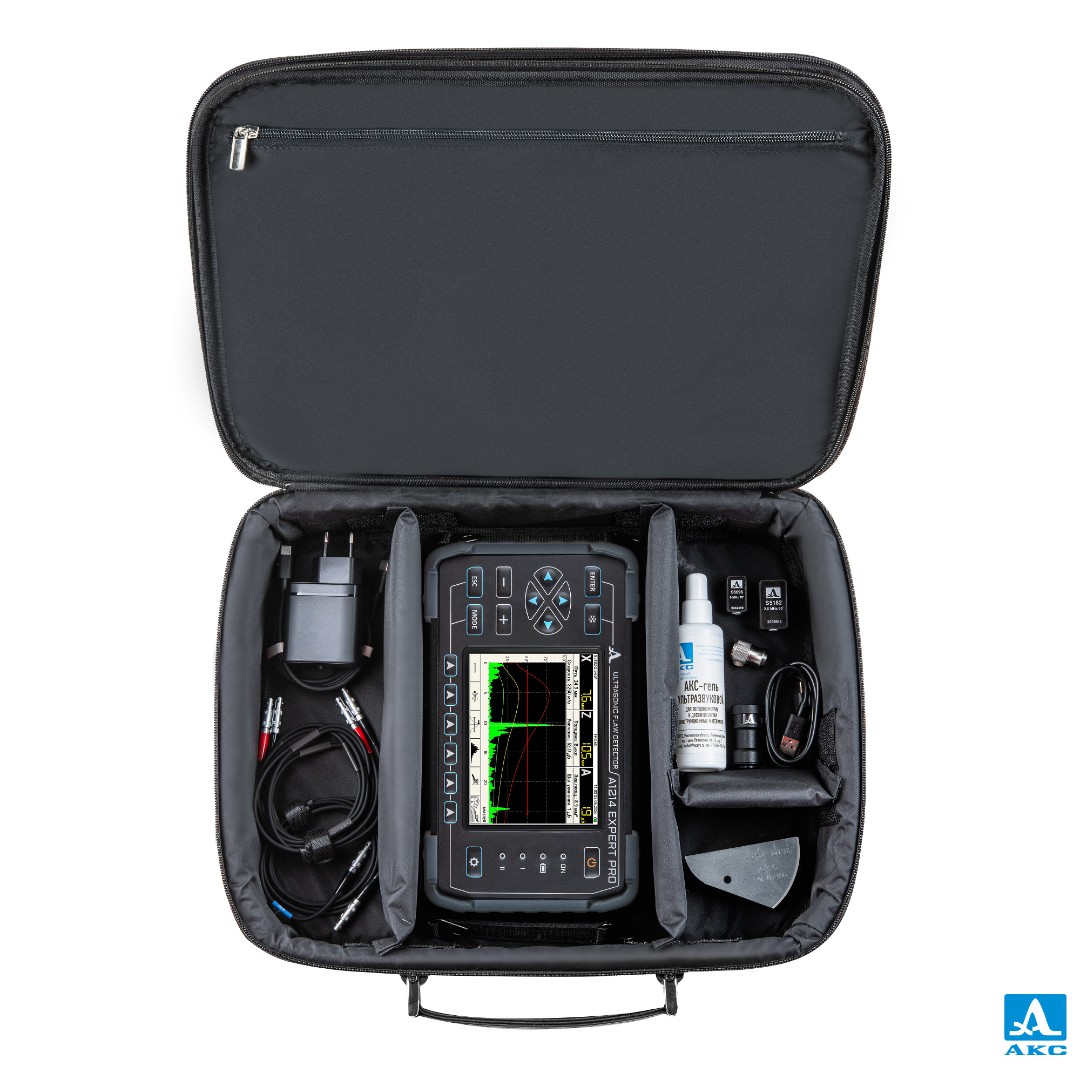

| Сумка Е14 |
